[Ampli] Un petit ampli pour appart'

Voici le projet:

- Préampli:
A lampes, basé sur un Fender Twin:
http://egraffin.free.fr/index.php?section=twin&subtwin=schem

- Ampli de puissance:
A transistors, puissance maximum 10w, puissance max réglable
http://www.sonelec-musique.com/images/electronique_ampli_bf_trans_004.gif

- Haut Parleur:
HP 8" 15W 4Ohms récupéré de mon vieux Line6 (RIP)

- Autre:
Cab semi-ouvert fait maison en partie et récupération d'éléments du Line6
Couverture en moquette acoustique, grille en nylon noir
http://www.pearl.fr/article-KT243.html

Il se pourrait que ça passe assez rapidement dans la catégorie Projets...

Hé hé, le préamp de notre ami Blacksnake ...

Voui!
Bienvenue bilbo_moria, j'ai déjà vu ton pseudo quelquepart, tu viens du forum de guitariste.com?


Hum concernant le préamp, ça fesait déjà quelques temps que je m'y intéressait, sans jamais trouver l'occase de le faire.. Les voisins ont décidé pour moi!

Un grand habitué de chez Kamel surtout! Et proget G5 + techniguitare si je ne me trompe pas... Bienvenue Bilbo!

Franky, ça m'a l'air d'etre sympa tout ça! Un petit preamp a lampes... miam!

RIP Line6

Bon projet lampes en perspectives

merci de la précision Siman, mais bon Kamel j'y suis pas resté longtemps, techniguitare non plus, et G5 bah je vais peut-être y aller, s'ils acceptent d'aider sur des projets autres que leurs kits.. à voir

Hum RIP Line6, la partie opérative est toujours fonctionnelle, il faut juste lui trouver une boite convenable.

Franky a écrit:

merci de la précision Siman, mais bon Kamel j'y suis pas resté longtemps

c'ets moi qui es mis le lien chez kamel , c'est normal si certain viennent de là

Ah, impec, merci pour la pub lucky!!

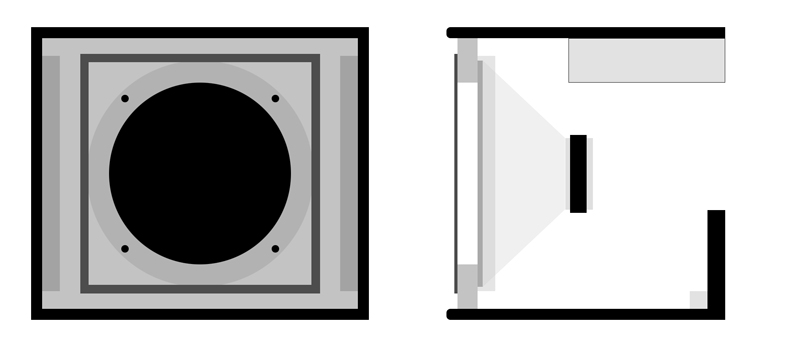

Hop, j'ai fait un petit schéma sous photoshop:

Bon, j'ai regardé apparemment il est un peu profond là.. Je vais quand même faire des mesures précises avec la profondeur du HP (là c'est fait au pif'), le but étant de gagner chaque centimètre-cube disponible.

Ah pis si quelqu'un sait si ça gène de placer un transfo torique hors du chassis.. Je sais que les monoblocs doivent être dehors, mais j'ai vu des toriques placés dans le chassis, et j'ai peur de pas avoir la place...

oui et non , le torique n'a aps vraiment un chassis hyper résistant et au niveau esthétique c'ets vraiment pas beau , sinon pas de contre indication majeur , sauf ceux d'usage pour uin trnsfo ( pas trop prés du HP etc )

tu devrais faire quelques plans sur solidwork, ça rendrait meiux que photoshop et c'est pas forcément plus long

Vouais, j'y ai pensé à des plans en 3D, j'ai regardé un peu les progs que j'avais à disposition, mais solidworks n'en fait pas partie (jamais réussi à le faire fonctionner sur mon pc..)

Sinon j'ai chopé Blender, qui est gratuit mais très chiant à maitriser.. à voir.

Au pire il me reste l'éditeur d'Unreal Tournament

Hop, c'est bon, j'ai pigé comment marche Sketchup, et j'ai fait un petit aperçu:






Bon, je me suis inscrit sur Projet G5, et ils m'ont conseillé de plutot tenter le tout-lampes (ça coutera pas beaucoup plus cher et ça aura un meilleur son..)

sinon tu passe en CI avec un TBA 810 T par exemple , il reste bon pour une puissance d'environ 10 W ( suivant alim ) sous 4 ohmet n'a pas besoin de beaucoup de composant annexe ( environ 3,4 résistances et une dizaine de condos ) et ça roule

sinon aprés c'ets un TDA 1910 ( 12 W sous 4 ohm ) ou un TDA 2006 , ou TDA 2008 a voir

Bon allez hop, un peu de neuf ici...


Je passe en tout lampes, ça c'est réglé depuis un moment, reste à dimensionner l'étage de puissance (je prends un preamp typé Fender modifié un poil au niveau du ToneStack)

Voila à quoi ça devrait ressembler:

http://frankyfuzzfire.free.fr/Fofo/imgs/Ampli.png

Voici les caractéristiques:
Câblage intérieur sur plaque à cosses
Contrôles: Treble, Mid, Bass, Gain, Master
Switchs: Bright, MidShift, Power, Standby, Atténuateur
Chassis récup (255 x 147 x 60)
HP 8" 15W 4Ohms (rendement inconnu)
Lampes: 12AX7 + 6V6
Transfos Hammond 125ESE et 369GX
Pas de send/return
Pas de self (si possible)
Résistance de décharge des condos de filtrage
Led de Standby/décharge condos + Diode de redressement d'alternances (pour pas griller la led)
ToneStack MidShift + Bright type Fender
Sortie Ligne + Ctrl niveau
Atténuateur en T switchable max/1W
Redressement à pont de diodes
Switch Power lighted + fusible inside
Deuxième fusible post-transfo
Bias à taux fixe
Pas de Jack HP, connexion directe par câble HP
cab en aulne finition natural

Bon, rechangement (et encore vous avez pas vu sur PG5, tout les 2 posts je change de projet à peu près )


Je vais surement partir sur le kit G5 dispo chez tubetown, avec peu de modifs, j'ai voulu aller trop vite, je vais pas concevoir mon ampli, pas avant de savoir comment on fait et d'avoir un peu plus d'expérience...

les lampes n'ont de l'interret que dans les basses, avec une idée de très , très haute qualité sonor. avec une guitare, je doute qu'il y est de l'interret à par si elle est vraiment très très bonne

Pour l'instant elle ne l'est pas, mais une autre pourrait l'être

Ce n'est pas tant la qualité sonore qui est recherchée par les lampes, c'est la dynamique de jeu, le punch qu'a une lampe à recréer chaque nuance du médiator qu'un transo peut ommettre...

Pis s'il n'y a pas d'intéret, je vois pas pourquoi tous les groupes pros n'ont que ça en amplis...

Les lampes c'est pour la chaleur du son sa sonne tellement bien, mais bon avec du transistor ont peut faire pareil j’en suis sur.
D'ailleurs t'on idée de départ est bien, et existe déjà, les ampli hybride preamp lampe puissance transistor !
Si tu veux rester dans cette idée, prend un tda1519a il faut très très peut de composants autour juste une grosse alim, parce que le preamp lampe a vraiment l’air cool !

HS :Je vais faire deux bloc ampli 2*11w dans deux semaines après les examens, basé sur le tda1519a, un des deux ampli aura un transfo de serveur siemens 24v 5A les plus clean que j'ai jamais vu, et l'autre pour la guitare sera sur un transfo de magnétoscope....Avec un petit preampli de type marshall !

Okay pour tes projets, tu nous tiens au courant!


Euh bah disons que j'ai passé l'étape des transos, je veux passer à autre chose, c'est vrai qu'en clean les transos font le même boulot que les lampes, mais une fois qu'on y a gouté...

Je sais pertinament que, sauf pour les pédales d'effet, si j'ai besoin d'un ampli je le ferai moi même, tout lampes... Je ne toucherai pas aux transos en puissance, juste utilisés dans les pédales (je reconnait que c'est la merde les lampes quand faut faire léger..)

Mais faut avouer que quand tu as tes filaments qui s'éclairent, c'est la classe!
Ca apporte un peu de vie au truc, plutot qu'un ptit bout de plastique noir inerte, une lampe c'est vivant, ça réagit et sa communique avec le guitariste...

Bref, sur ces pensées poétiques je vais ptet commander le kit plus tôt que prévu... ce soir en l'occurence.. (peut-être hein, rien de sur)


[edit] J'ai récupéré un transfo de 2x33v 3A, si ça intéresse qqn...

Hop, je passe la commande chez TubeTown cet aprèm, donc je ferme ici et j'ouvre dans "Projets"
