MessageSujet: [Effet] Bazz Fuss Extended   Mar 3 Juil 2007 - 0:20

L'idée est partie d'une fuzz pour la basse, la Woolly Mammoth de ZVex, qui nous faisait bien planer Begg et moi, puis j'ai trouvé la Bazz Fuss, un projet pas totalement abouti et très orienté proto, donc parfait pour une adaptation. Puis Begg m'a expliqué le son qu'il recherche, et j'ai pensé à mixer la bazz avec une partie de la Fuzz Fire, un étage de gain à AC128.

Je n'ai pas encore fait de tests, mais voila l'architecture que ça pourrait avoir:


_________________
Forty Seven Effects - Le Slidophone
Il arrive un point où vous commencez à suspecter que s’il y a réellement une vérité, c’est que toute l’infinité multidimensionnelle de l’Univers est presque certainement conduite par une bande de cinglés.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://fortyseveneffects.blogspot.com
reminouOFsgg



Nombre de messages : 84
Age : 29
Localisation : nord
Date d'inscription : 04/06/2007

MessageSujet: Re: [Effet] Bazz Fuss Extended   Mar 3 Juil 2007 - 18:37

Wink Wink je suis ca m intéresse( étant bassiste..)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
dav_
Team supporter
Team supporter


Nombre de messages : 367
Age : 27
Localisation : Geneve
Date d'inscription : 24/05/2007

MessageSujet: Re: [Effet] Bazz Fuss Extended   Mar 3 Juil 2007 - 19:16

Hello, j'ai simulé t'on schéma pour le moment j'ai rien en sortie...
J'ai mis quelques valeur au pif ou selon d'autre schéma mais sa sort rien pour le moment Crying or Very sad


Je peux toujours faire d'autre simulation Smile

_________________
http://tflash.free.fr
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://tflash.free.fr
Franky
Modo


Nombre de messages : 736
Age : 29
Localisation : Grenoble
Date d'inscription : 04/05/2007

MessageSujet: Re: [Effet] Bazz Fuss Extended   Mar 3 Juil 2007 - 21:03

Hum tu utilise quoi comme logiciel? ISIS? Faudra que je prototype au prog avant de prototyper en vrai..

C'est tout à fait possible que ça ne fonctionne pas, c'est un montage architecturalement incomplet, l'étage de gain de l'AC128 est bidouillé comme sur la factory, d'autres trucs viennent d'ici et la.. Après un schéma qui ne marche pas en théorie peut fonctionner en pratique (exemple le stab.. allez faire siffler un AC128 sur le papier..)

_________________
Forty Seven Effects - Le Slidophone
Il arrive un point où vous commencez à suspecter que s’il y a réellement une vérité, c’est que toute l’infinité multidimensionnelle de l’Univers est presque certainement conduite par une bande de cinglés.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://fortyseveneffects.blogspot.com
dav_
Team supporter
Team supporter


Nombre de messages : 367
Age : 27
Localisation : Geneve
Date d'inscription : 24/05/2007

MessageSujet: Re: [Effet] Bazz Fuss Extended   Mar 3 Juil 2007 - 21:17

Oui oui, bien sur c'est de la simu donc c'est pas dit que sa marche pas en vrais king
Mais je simule souvent mes montages pour verifier que tout fonctionne Very Happy
Isis pour la simulation Smile

_________________
http://tflash.free.fr
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://tflash.free.fr
Franky
Modo


Nombre de messages : 736
Age : 29
Localisation : Grenoble
Date d'inscription : 04/05/2007

MessageSujet: Re: [Effet] Bazz Fuss Extended   Mar 3 Juil 2007 - 21:26

Ok, j'avais remarqué après coup la gueule des probes...

TU pourrais faire un ptit tuto sur l'utilisation des entrées/sorties en temps réel sous ISIS? genre utiliser un oscillo, un générateur et comment câbler les trucs genre les piles, les alims, ect..


Autant pour moi pour l'architecture, la sortie se fait sur la branche supérieure de l'AC128.. Sinon y'a pas de distorsion en effet..

_________________
Forty Seven Effects - Le Slidophone
Il arrive un point où vous commencez à suspecter que s’il y a réellement une vérité, c’est que toute l’infinité multidimensionnelle de l’Univers est presque certainement conduite par une bande de cinglés.


Dernière édition par le Mar 3 Juil 2007 - 21:59, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://fortyseveneffects.blogspot.com
dav_
Team supporter
Team supporter


Nombre de messages : 367
Age : 27
Localisation : Geneve
Date d'inscription : 24/05/2007

MessageSujet: Re: [Effet] Bazz Fuss Extended   Mar 3 Juil 2007 - 21:35

Je ferais surement demain matin un tutoriel complet sur Proteus (isis-ares) avec images, du tracé-simulation au routage de la carte sous ares Smile

_________________
http://tflash.free.fr
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://tflash.free.fr
Franky
Modo


Nombre de messages : 736
Age : 29
Localisation : Grenoble
Date d'inscription : 04/05/2007

MessageSujet: Re: [Effet] Bazz Fuss Extended   Jeu 5 Juil 2007 - 13:22

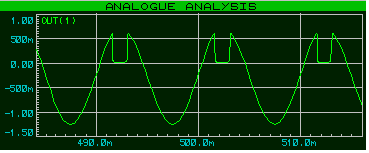

Bon, j'ai pu modéliser la réponse de certaines diodes avec ISIS (merci dav_!)

1n4007 (diode rectifieuse):


1n914 (silicon):


Germanium:


LED:

_________________
Forty Seven Effects - Le Slidophone
Il arrive un point où vous commencez à suspecter que s’il y a réellement une vérité, c’est que toute l’infinité multidimensionnelle de l’Univers est presque certainement conduite par une bande de cinglés.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://fortyseveneffects.blogspot.com
dav_
Team supporter
Team supporter


Nombre de messages : 367
Age : 27
Localisation : Geneve
Date d'inscription : 24/05/2007

MessageSujet: Re: [Effet] Bazz Fuss Extended   Jeu 5 Juil 2007 - 13:47

sa c'est de la simu de pro
Faudrais trouvé des diodes oldschool genre celle des veilles télé !

_________________
http://tflash.free.fr
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://tflash.free.fr
Franky
Modo


Nombre de messages : 736
Age : 29
Localisation : Grenoble
Date d'inscription : 04/05/2007

MessageSujet: Re: [Effet] Bazz Fuss Extended   Jeu 5 Juil 2007 - 14:35

Vouais, ou carrément taper dans les lampes de rectif


En bidouillant un peu, j'ai fait une Symetric Bazz Fuss:




Bon, c'est pas très symétrique, doit y avoir des problèmes d'offset, et j'ai l'impression que ISIS ne gère pas très bien les condos de liaison..

_________________
Forty Seven Effects - Le Slidophone
Il arrive un point où vous commencez à suspecter que s’il y a réellement une vérité, c’est que toute l’infinité multidimensionnelle de l’Univers est presque certainement conduite par une bande de cinglés.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://fortyseveneffects.blogspot.com
dav_
Team supporter
Team supporter


Nombre de messages : 367
Age : 27
Localisation : Geneve
Date d'inscription : 24/05/2007

MessageSujet: Re: [Effet] Bazz Fuss Extended   Jeu 5 Juil 2007 - 17:31

Code:
Tient je n'est pas précisé, mais le generateur dc la ou tu met les
indiquation vcc (comme le tuto) tu peux aussi le relier directement à
t'on montage.

J'ai oublié de le dire mais c'est juste quand tu veux faire des routages par exemple ;) (je vais l'ajouter au tuto !)

_________________
http://tflash.free.fr
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://tflash.free.fr
Franky
Modo


Nombre de messages : 736
Age : 29
Localisation : Grenoble
Date d'inscription : 04/05/2007

MessageSujet: Re: [Effet] Bazz Fuss Extended   Jeu 5 Juil 2007 - 18:14

Voui, j'avais connecté le DC directement avant, mais j'ai suivi ton tuto à la lettre, donc voila! Wink

_________________
Forty Seven Effects - Le Slidophone
Il arrive un point où vous commencez à suspecter que s’il y a réellement une vérité, c’est que toute l’infinité multidimensionnelle de l’Univers est presque certainement conduite par une bande de cinglés.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://fortyseveneffects.blogspot.com
Franky
Modo


Nombre de messages : 736
Age : 29
Localisation : Grenoble
Date d'inscription : 04/05/2007

MessageSujet: Re: [Effet] Bazz Fuss Extended   Jeu 12 Juil 2007 - 16:04

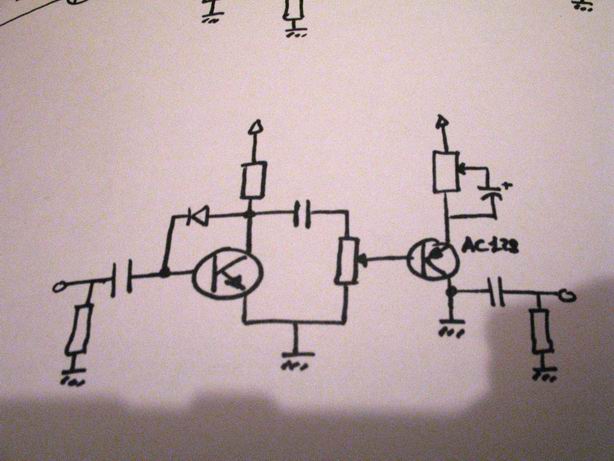

Bon, j'ai testé, selon ce schéma:



Et voici les samples: (en mono désolé..)

http://frankyfuzzfire.free.fr/audio/Bazz%20fuss%20samples.mp3

Led orange 3mm / Silicone 1 / Silicone 2 / Germanium

J'ai également rajouté mon préamp de sustainer (le Fetzer) en entrée, ça sonnait pourri sinon, problème de bias surement...

_________________
Forty Seven Effects - Le Slidophone
Il arrive un point où vous commencez à suspecter que s’il y a réellement une vérité, c’est que toute l’infinité multidimensionnelle de l’Univers est presque certainement conduite par une bande de cinglés.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://fortyseveneffects.blogspot.com
Franky
Modo


Nombre de messages : 736
Age : 29
Localisation : Grenoble
Date d'inscription : 04/05/2007

MessageSujet: Re: [Effet] Bazz Fuss Extended   Ven 13 Juil 2007 - 21:19

Bon, après plusieurs scéances de tests, j'ai essayé un truc, honte à moi, un AOp


Monté en comparateur référencé à la masse, en gros qui transforme un sinus en carré, et ça rend pas trop mal.. Une bonne compression comme on les aime, même si ça fait un son de merde à coté, comp à fond on entend pas trop...


Bref, ça reste à peaufiner, combiner différents modules, ect...

_________________
Forty Seven Effects - Le Slidophone
Il arrive un point où vous commencez à suspecter que s’il y a réellement une vérité, c’est que toute l’infinité multidimensionnelle de l’Univers est presque certainement conduite par une bande de cinglés.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://fortyseveneffects.blogspot.com
reminouOFsgg



Nombre de messages : 84
Age : 29
Localisation : nord
Date d'inscription : 04/06/2007

MessageSujet: Re: [Effet] Bazz Fuss Extended   Mer 18 Juil 2007 - 18:34

heu.. je comprend rien^^
sinon ca mzrche? Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Franky
Modo


Nombre de messages : 736
Age : 29
Localisation : Grenoble
Date d'inscription : 04/05/2007

MessageSujet: Re: [Effet] Bazz Fuss Extended   Ven 20 Juil 2007 - 0:18

Ca marche pas trop mal, ça manque un peu de stabilité mais ça doit pouvoir se régler..

Je vais plutot partir sur une classic avec un preamp Fetzer...

_________________
Forty Seven Effects - Le Slidophone
Il arrive un point où vous commencez à suspecter que s’il y a réellement une vérité, c’est que toute l’infinité multidimensionnelle de l’Univers est presque certainement conduite par une bande de cinglés.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://fortyseveneffects.blogspot.com
reminouOFsgg



Nombre de messages : 84
Age : 29
Localisation : nord
Date d'inscription : 04/06/2007

MessageSujet: Re: [Effet] Bazz Fuss Extended   Ven 20 Juil 2007 - 17:51

ok j attend de tes news dès que c est au point^^
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Franky
Modo


Nombre de messages : 736
Age : 29
Localisation : Grenoble
Date d'inscription : 04/05/2007

MessageSujet: Re: [Effet] Bazz Fuss Extended   Jeu 6 Sep 2007 - 16:09

En vla des news:
en bidouillant sur ISIS j'ai pondu ça:



Explication en gros:

Le premier étage (2N3904 et composants autour) vient de la Fuzz Factory, il sert à rendre carré le signal sinusoïdal d'entrée, mais pas un carré symétrique, les états hauts sont plus longs que les états bas. Et rien à faire, j'arrive pas à symétriser..

Ensuite, les deux résistances de 1K et le potard de 10K servent de mélangeur. D'un coté on a la sinusoïde pure d'entrée, de l'autre le carré produit par le premier étage. On peut donc mixer ces deux signaux, en prenant garde de ne rien court-circuiter dans les positions extrêmes du potard (d'où l'utilité des 1k).

Ensuite, c'est la Symetric Bazz Fuss. Avec un switch pour passer de nomal à symétrique, qui ne fait que couper l'entrée du coté droit en mode normal.

Voila, j'ai pas encore eu l'occase de la tester sur le breadboard, mais j'ai tout ce qui faut pour..

Euh par contre j'ai pas mis de condos de découplage, ils viendront après, quand je pourrai calculer les fréquences pour la basse.

Edit: En utilisant un switch 3 positions on-on-on, c'est possible de n'activer que le coté gauche, que le coté droit ou bien les deux en même temps.

_________________
Forty Seven Effects - Le Slidophone
Il arrive un point où vous commencez à suspecter que s’il y a réellement une vérité, c’est que toute l’infinité multidimensionnelle de l’Univers est presque certainement conduite par une bande de cinglés.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://fortyseveneffects.blogspot.com
reminouOFsgg



Nombre de messages : 84
Age : 29
Localisation : nord
Date d'inscription : 04/06/2007

MessageSujet: Re: [Effet] Bazz Fuss Extended   Jeu 6 Sep 2007 - 18:55

humm ca a al air sympa tout ca meme si j ai comprit 10%
mais je tient ca au chaud Smile Very Happy
sinon si j ai comprit c ets un melange de FF et de la pedal Zvex pour basse et tu voudrait coupler les 2
pas bete
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Franky
Modo


Nombre de messages : 736
Age : 29
Localisation : Grenoble
Date d'inscription : 04/05/2007

MessageSujet: Re: [Effet] Bazz Fuss Extended   Ven 14 Sep 2007 - 21:12

Vouais c'est quelque chose comme ça..

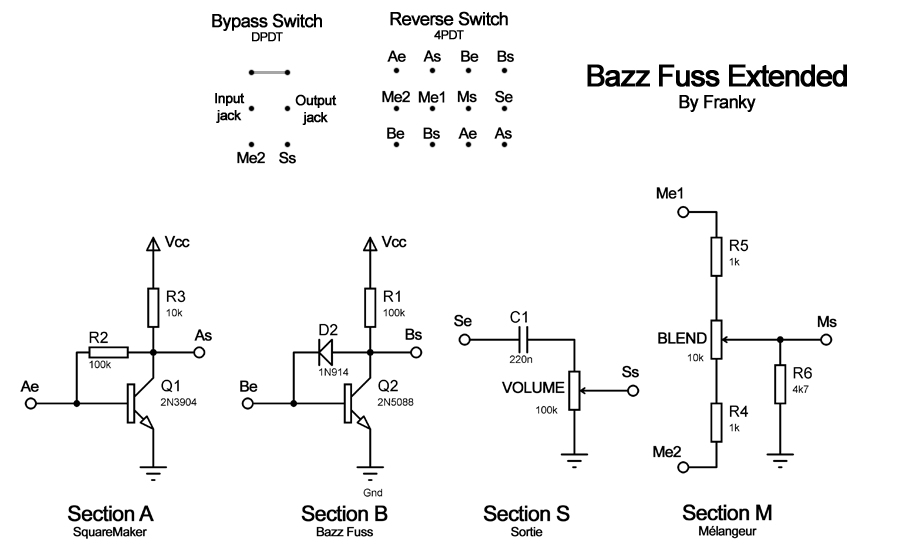

J'ai essayé à tout hasard d'inverser l'ordre des modules: mettre la Bazz Fuss avant et le truc qui vient de la FF après.. Bah ça donne des bons résultats aussi, donc voila ce que j'ai fait:



Je sais que c'est pas très lisible comme ça, mais le Reverse Switch sert à intervertir les modules A et B, les modules M et S étant plus ou moins fixes..

On peut aussi remplacer la résistance de 4k7 par une résistance variable (avec une résistance pour éviter de court-circuiter), j'ai remarqué que ça modifiait pas mal la courbe..

J'ai aussi laissé tomber la symmétrie, apparemment ça n'apporte rien de plus, je verrai à tout hasard si ça se confirme à l'oreille..


Ah pis l'étage de sortie est calculé pour la basse, la fréquence de coupure est à 7Hz, je pense que c'est suffisament bas Rolling Eyes Wink

_________________
Forty Seven Effects - Le Slidophone
Il arrive un point où vous commencez à suspecter que s’il y a réellement une vérité, c’est que toute l’infinité multidimensionnelle de l’Univers est presque certainement conduite par une bande de cinglés.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://fortyseveneffects.blogspot.com
Franky
Modo


Nombre de messages : 736
Age : 29
Localisation : Grenoble
Date d'inscription : 04/05/2007

MessageSujet: Re: [Effet] Bazz Fuss Extended   Ven 28 Sep 2007 - 13:54

Bon, j'ai fait quelques tests, avec un Fetzer en entrée pour le niveau, et un étage BF seul à la suite (mon 3904 à l'air d'être mort..)

Résultats: un son très compressé avec un decay trop important pour être jouable (aucun sustain) et un treshold trop haut (faut frapper comme un malade pour sortir une note).
Cela dit, effet sympatique, si on joue aux doigts sur les cordes graves, ça fait un octaver down, donc on pourrait presque faire un riff de basse avec une gratte cheers

Je vois ce qui va pas: le J201 du Fetzer est trop léger pour attaquer l'étage HiGain de la BF, il faut un truc qui ait plus de pèche, un étage de buffer à au moins +5dB (le fetzer est à +3dB pour info). Ensuite je pourrai essayer les mods présents sur le schéma de la Deluxe Bazz Fuss, rajouter un contrôle de tone ect...

Le coeur n'est pas encore stable.. mais ça va venir study

_________________
Forty Seven Effects - Le Slidophone
Il arrive un point où vous commencez à suspecter que s’il y a réellement une vérité, c’est que toute l’infinité multidimensionnelle de l’Univers est presque certainement conduite par une bande de cinglés.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://fortyseveneffects.blogspot.com
reminouOFsgg



Nombre de messages : 84
Age : 29
Localisation : nord
Date d'inscription : 04/06/2007

MessageSujet: Re: [Effet] Bazz Fuss Extended   Mar 19 Fév 2008 - 19:27

et ca en est ou cette tite pedale?? lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Franky
Modo


Nombre de messages : 736
Age : 29
Localisation : Grenoble
Date d'inscription : 04/05/2007

MessageSujet: Re: [Effet] Bazz Fuss Extended   Jeu 21 Fév 2008 - 13:06

Ahhh un post!!

désolé de cette réaction, mais le fofo est plus ou moins mort depuis quelques temps..


Euh bah j'en ai fait une pour Arsène, mais avec le schéma plus ou moins original de la Wooly Mammoth, selon lui ça sonne..

Les schémas sont la:
http://www.partoch.com/forum/post_648064,Nouveau+Projet++XEVZ+ylloohw+htuommam.html


Donc perso j'ai pas de basse, Arsène a sa pédale, je stoppe les recherches de ce côté..

_________________
Forty Seven Effects - Le Slidophone
Il arrive un point où vous commencez à suspecter que s’il y a réellement une vérité, c’est que toute l’infinité multidimensionnelle de l’Univers est presque certainement conduite par une bande de cinglés.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://fortyseveneffects.blogspot.com
Contenu sponsorisé




MessageSujet: Re: [Effet] Bazz Fuss Extended   Aujourd'hui à 3:17

Revenir en haut Aller en bas

[Effet] Bazz Fuss Extended
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» Je n'entends pas l'effet dans mon casque (fruity loops)
» Effet voix " astronaute "
» L'effet défée
» Recherche effet dit du "mohican" ou "hélicoptère
» Solo inédit Seb Charlier !!! ... avec effet guitare

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Faites-le vous même! :: Projets, Réalisations :: Projets-
Sauter vers:
