MessageSujet: Franky's Projects   Jeu 31 Mai 2007 - 14:16

Bon, va falloir peupler cette section... Je vais mettre ici les schémas des trucs que j'ai fait ou que j'ai projeté de faire...

Fuzz Fire:

Version Résistance de Gate:


Version Trim de Gate:


Il s'agit là d'une modification de Fuzz Factory (gate remplacé par une résistance fixe, résistance de Comp (Rc) ajoutée pour rééquilibrer la course du potard, mais qui n'a jamais servi. J'ai également pris pour habitude de câbler le Stab hors du circuit, câbles moins longs = moins de buzz.. Je soude le (+) de la pile sur une patte du Stab, et l'autre va dans le +9V du circuit.

Voici un typon pour ceux que ça peut intéresser:
http://frankyfuzzfire.free.fr/Fofo/imgs/FuzzFire.pdf

Brighton Treble Booster:

http://img418.imageshack.us/my.php?image=photo0049ia.jpg

On y voit pas grand chose, je vous l'avoue, mais je l'ai pas encore numérisé.

J'était parti de ce schéma:
http://diy.musikding.de/berichte/eff/derrange/bilder/schemeng.gif
Un Anderton Rangemaster TrebleBooster, que j'ai modifié en mettant un switch de sélection des condos (qui sont passés à 2) un peu plus élaboré (switch DPDT avant et après les condos)


Phase90:

Le schéma original est ici:
http://www.tonepad.com/getFile.asp?id=42

On peut ajouter des mods, que je vais décrire ici:

Ajout d'une LED témoin de vitesse:
Il faut commencer par repérer où se trouve l'oscillateur qui rêgle la vitesse de l'effet:


La sortie du LFO se trouve à la sortie de la résistance de 3M9, plus précisément ici:


Il suffit ensuite de connecter une LED entre ce point et la masse, je n'ai pas essayé, ce n'est que théorique, j'attend de construire le P90 pour essayer.. En fait, je viens de réaliser que j'ai tous les composants nécessaires à la réalisation du LFO, donc je pourrai vous dire ça dans quelques temps..

Un autre mod est l'ajout d'un potard de mix.
Il faut pour cela répérer les 2 résistances de 150k vers la fin du circuit, elles sont indiquées en rouge sur le schéma de Tonepad.

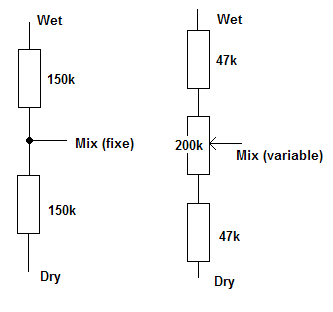

Il faut les remplacer par des résistances de 47k, et placer un potard de 200k lin au milieu, avec le curseur relié au point où se rejoignaient les 150k auparavent. petit schéma:

Le dry est la sortie du premier AOp (IC1a), le wet est la sortie du dernier de la chaine de déphasage (IC3b).
En position milieu du potard, on a 147k de chaque côté, c'est bon!

Bazz Fuss
Voici le site qui propose les schémas:
http://www.home-wrecker.com/bazz.html

Je vais voir pour modifier et optimiser ça pour sa conception première: la basse.

_________________
Forty Seven Effects - Le Slidophone
Il arrive un point où vous commencez à suspecter que s’il y a réellement une vérité, c’est que toute l’infinité multidimensionnelle de l’Univers est presque certainement conduite par une bande de cinglés.


Dernière édition par le Mar 5 Juin 2007 - 20:09, édité 8 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://fortyseveneffects.blogspot.com
oliv49
Team supporter
Team supporter


Nombre de messages : 339
Date d'inscription : 07/05/2007

MessageSujet: Re: Franky's Projects   Jeu 31 Mai 2007 - 19:31

faudrais que tu donne des infos sur les effets que ça donne, le cablage, enfin tout pour les noob quoi( comme moi Razz )


car vue tout ce qu'il y a, suffi d'acheter une amplie bas de gamme avec peut de réglages (voir faire l'amplie à la main ) et rajouter tout les réglages, etc...

sinon tu peut peut aussi faire une pédale, ça peut etre simpas si tu veut des effets accessibles
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Franky
Modo


Nombre de messages : 736
Age : 29
Localisation : Grenoble
Date d'inscription : 04/05/2007

MessageSujet: Re: Franky's Projects   Ven 1 Juin 2007 - 18:12

Vouais je donnerai le câblage des pédales dans un tuto commun, qui regroupe tous les genres de switchings, d'alimentation avec/sans Led ect...


Faudra aussi faire un tuto sur la masse, very important!


Euh par contre je pige pas trop ton histoire d'ampli? scratch confused Suspect

_________________
Forty Seven Effects - Le Slidophone
Il arrive un point où vous commencez à suspecter que s’il y a réellement une vérité, c’est que toute l’infinité multidimensionnelle de l’Univers est presque certainement conduite par une bande de cinglés.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://fortyseveneffects.blogspot.com
oliv49
Team supporter
Team supporter


Nombre de messages : 339
Date d'inscription : 07/05/2007

MessageSujet: Re: Franky's Projects   Ven 1 Juin 2007 - 18:59

benn..... amplie DIY avec quelques effets (drive, réglage gain, echo, etc ), rien que ça
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Franky
Modo


Nombre de messages : 736
Age : 29
Localisation : Grenoble
Date d'inscription : 04/05/2007

MessageSujet: Re: Franky's Projects   Ven 1 Juin 2007 - 19:37

Ah, ok daco... je voyais pas trop le rapport avec mes schémas, c'est donc pour ça..


Euh voui bah si le tout-analogique te tente... why not, c'est pas moi qui vais te contredire

_________________
Forty Seven Effects - Le Slidophone
Il arrive un point où vous commencez à suspecter que s’il y a réellement une vérité, c’est que toute l’infinité multidimensionnelle de l’Univers est presque certainement conduite par une bande de cinglés.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://fortyseveneffects.blogspot.com
dav_
Team supporter
Team supporter


Nombre de messages : 367
Age : 27
Localisation : Geneve
Date d'inscription : 24/05/2007

MessageSujet: Re: Franky's Projects   Ven 1 Juin 2007 - 19:38

Dit moi la Phase90 elle marche bien ?
Le son par pas trop en bouilli ? Parce que le vst de la phase 90 c'est pas sa....

_________________
http://tflash.free.fr
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://tflash.free.fr
Franky
Modo


Nombre de messages : 736
Age : 29
Localisation : Grenoble
Date d'inscription : 04/05/2007

MessageSujet: Re: Franky's Projects   Mer 6 Juin 2007 - 13:45

Je n'en sait rien, je l'ai pas encore fait... J'ai mis ici les trucs que j'ai fait et ceux que j'envisage/envisageait de faire..

Mais je pense que c'est pour bientôt! Juste cette histoire de LED à régler et je fait le PCB...

[edit] Marche pas le LFO... veut pas osciller ce con
Je sais pas d'où ça vient, ptet qu'il faut qu'il soit placé dans le circuit pour fonctionner, j'ai dû oublier des trucs.. Je verrai en temps réel.


[tide] J'ai mis le schéma de la Fuzz Fire à jour, avec un typon en pdf pour ceux que ça tente Wink
